PPM 系列数控小梁冲孔生产线

公司主营产品有：数控钻、数控平面钻、数控高速钻、数控钻厂家、数控龙门钻

PPM 系列数控小梁冲孔生产线

栏目：汽车车架加工设备发布时间：2020-06-04 17:02

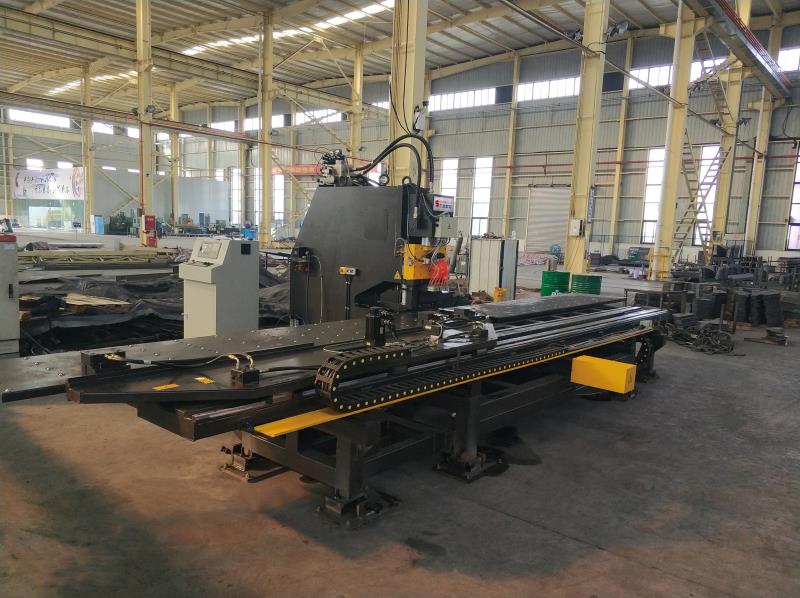

　　■ PPM 系列数控小梁冲孔生产线 PPM CNC Trabecular punching production line

　　◆适用范围 Application 该设备一种高效、高精度板材自动加工设备。主要适用于车梁、车架、铁塔、钢结构行业中板材的冲孔加工作业。板材送进、模具的选择、冲压过程的实现以及故障报警等均能通过数控系统控制自动完成。 The equipment is an efficient and highprecision automatic processing equipment for sheet metal.It is mainly suitable for punching and processing of plates of car beam,frame, steel tower and steel structure industry.Plate feeding,mold selection,stamping process and failure alarm can be automatically controlled by CNC system.

　　◆技术参数 Technical parameter

型号 Model	PPM2080		PPM2580		PPM4080

冲孔力 Punching force(KN)		800/1200

最大工件尺寸 Maximum workpiece size（长 L× 宽 W）(mm)	2000×800		2500×800		4000×800

最大工件厚度 Maximum workpiece thickness（mm）			12（25）

模具数量 Quantity of mould（个）			9（可定制）

夹钳数 Pliers number（个）	2			3

XY 轴送进速度 Feed speed of XY axis（m/min）		40

最大冲孔直径 Maximum piercing diameter（mm）			φ50（可定制）

最小孔边距 Minimum margin of holes（mm）			20（孔径≤ φ15）

重定位功能 Repositioning function			是

控制方式 Control mode		数控系统 numerical control		system

气压 pressure（MPa）		0.5

机器总功率 power（KW）		25

外形尺寸 Overall dimensions（m）	4.4×5×2.5		5.5×5×2.5		8.5×5×2.5

机床重量 Machine tool weight（T）	12		13		18
